Descrição dos conectores:

As entradas de conectores dos gateways estão dispostas em 3 superfícies do dispositivo, como mostram as
figuras a seguir.

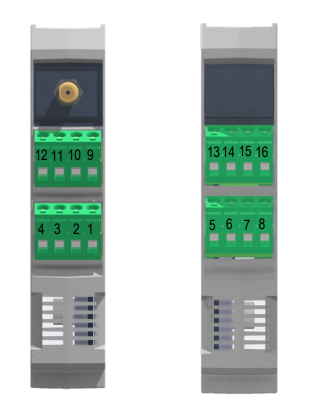

Na superfície superior são identificados os seguintes conectores :
1 conector borne – 1 a 4 – para Alimentação e Saída Serial de Usuário.
1 conector borne – 9 a 12 – para a interface padrão RS485.
1 conector de Antena SMA Fêmea – para o modem Celular.
Na superfície inferior são identificados os seguintes conectores
1 conector borne – 5 a 8 – para interface padrão RS232.
1 conector borne – 13 a 16 – para as entradas de leitura digitais.

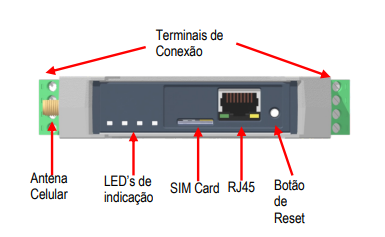

Na superfície frontal são identificados os seguintes conectores
1 entrada para Micro SIM.
1 entrada Ethernet (10/100) - padrão RJ-45.
1 botão (RESET)
