RS485 em Varal com iGate Seguir

Como ligar corretamente uma rede Modbus RTU no Gateway iGate

Documento: guia de instalação e comissionamento de barramento RS485

Aplicação: medidores e dispositivos Modbus RTU conectados ao gateway iGate 120 Ω

Escopo: topologia, cabeamento, endereçamento, parâmetros seriais e diagnóstico

Suporte técnico: support.igoaltecnologia.com

1. Por que a topologia importa
2. Ligação do cabo aos bornes do iGate
3. As oito regras de instalação

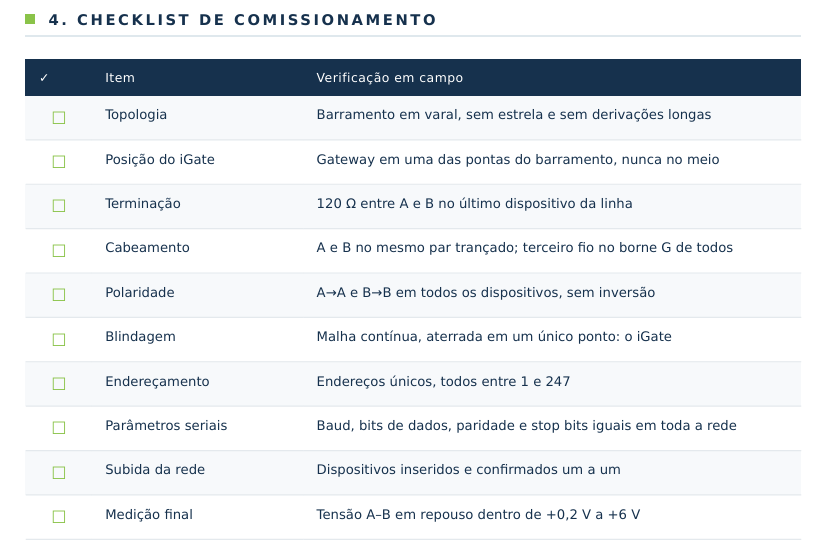

4. Checklist de comissionamento

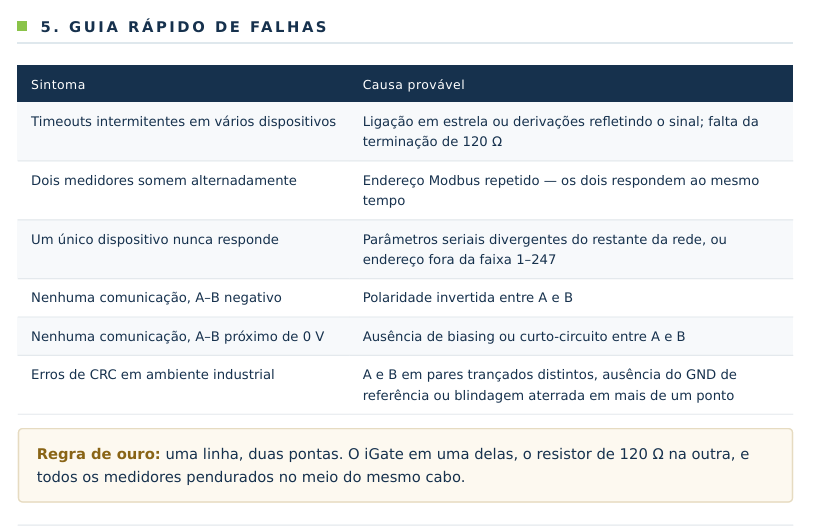

5. Guia rápido de falhas

1. POR QUE A TOPOLOGIA IMPORTA

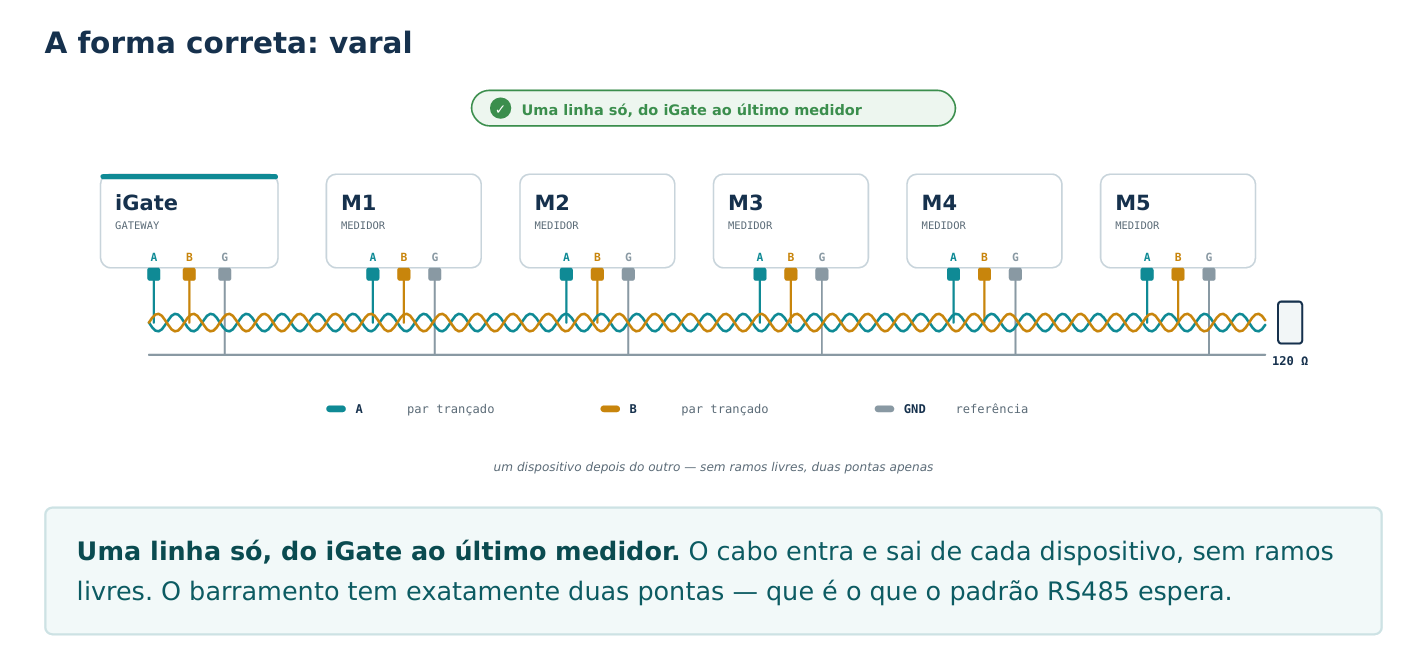

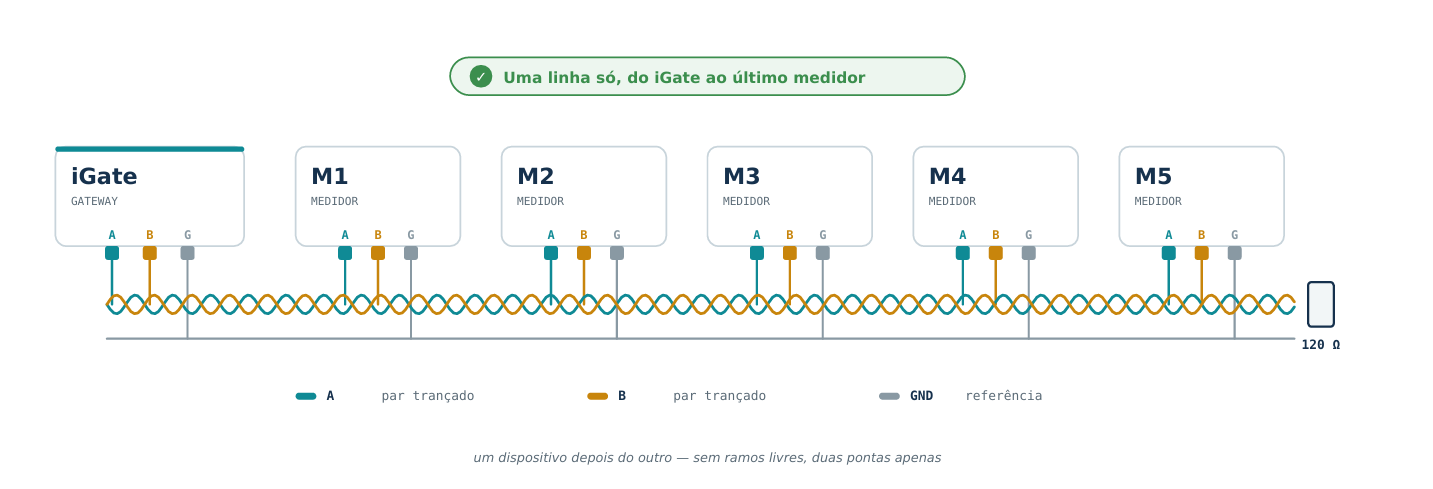

O RS485 é um barramento diferencial de dois fios, projetado para funcionar como uma linha única com todos os dispositivos pendurados nela — o que em campo chamamos de ligação em varal (daisy chain). Quando essa regra é quebrada, os sintomas aparecem como falhas intermitentes, timeouts e leituras corrompidas, que costumam ser confundidos com defeito de medidor ou de gateway.

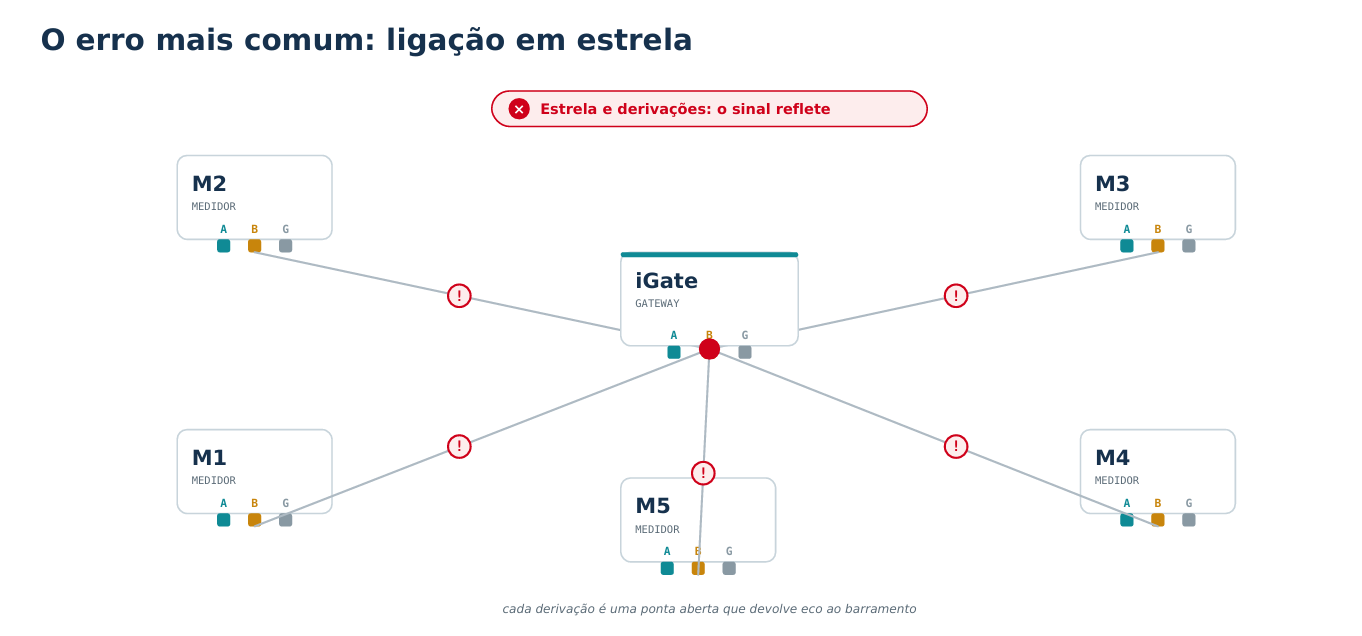

Puxar um cabo separado do iGate até cada medidor parece organizado, mas eletricamente cria vários ramos. Cada ramo tem uma extremidade aberta, e cada extremidade aberta reflete o sinal de volta para a linha. Essas reflexões se somam ao sinal original, deformam o quadro Modbus e geram erros de CRC e respostas perdidas.

2. LIGAÇÃO DO CABO AOS BORNES DO IGATE

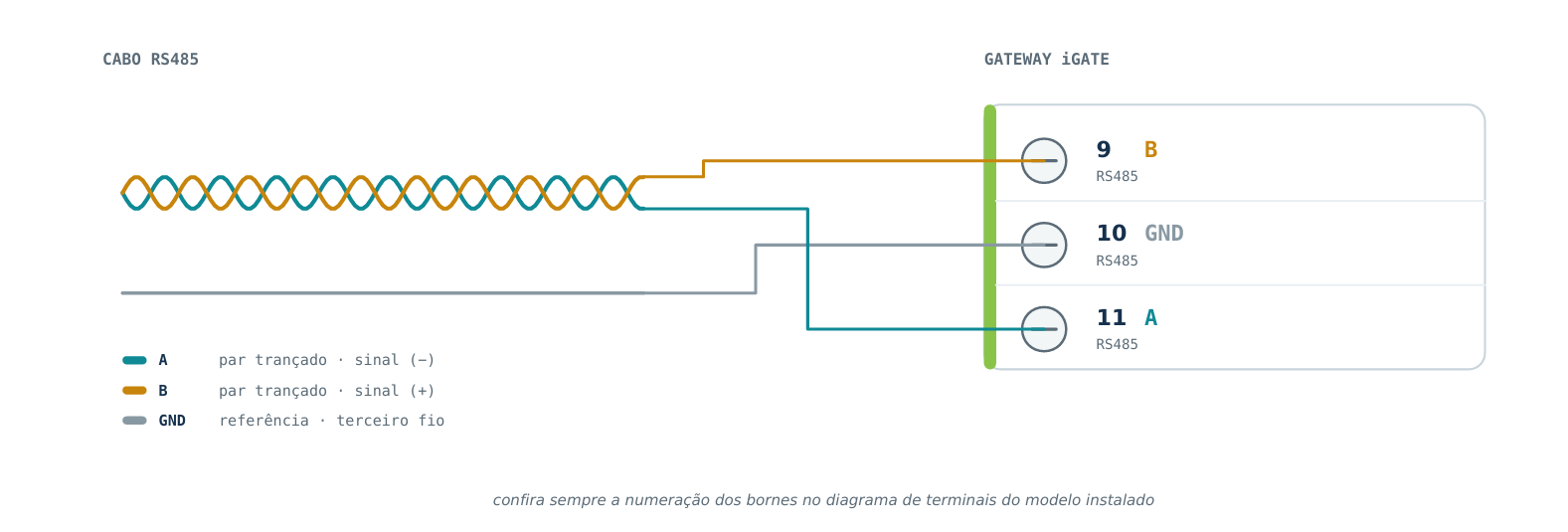

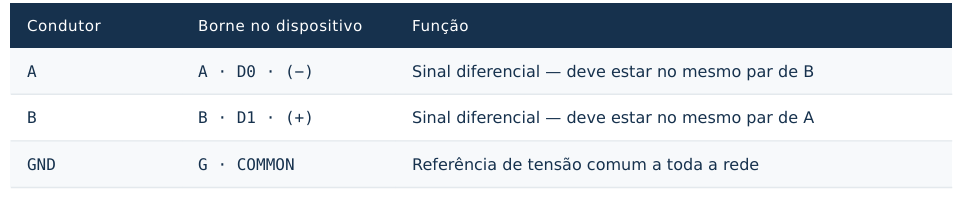

O par trançado leva os sinais A e B; o terceiro condutor é a referência de terra, ligada ao borne GND. Confira a numeração no diagrama de terminais do modelo instalado antes de parafusar, e mantenha a mesma correspondência A→A e B→B em todos os dispositivos do varal — uma inversão em um único ponto derruba a comunicação daquele trecho.

3. AS OITO REGRAS DE INSTALAÇÃO

Verifique cada item abaixo antes de energizar e liberar a rede. A ordem é a mesma usada no comissionamento: primeiro a topologia e o cabo, depois a configuração, por último o teste e a medição.

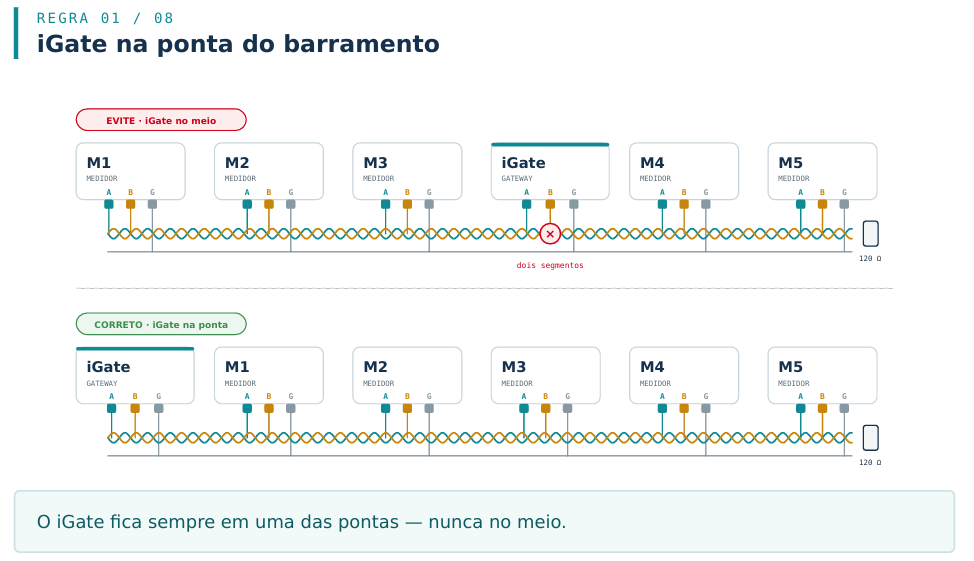

O gateway é uma das duas extremidades físicas da linha. Instalado no meio do varal, ele divide o cabo em dois segmentos e volta a introduzir descontinuidade no barramento. Planeje o caminho do cabo partindo do painel do iGate e siga em sequência até o dispositivo mais distante.

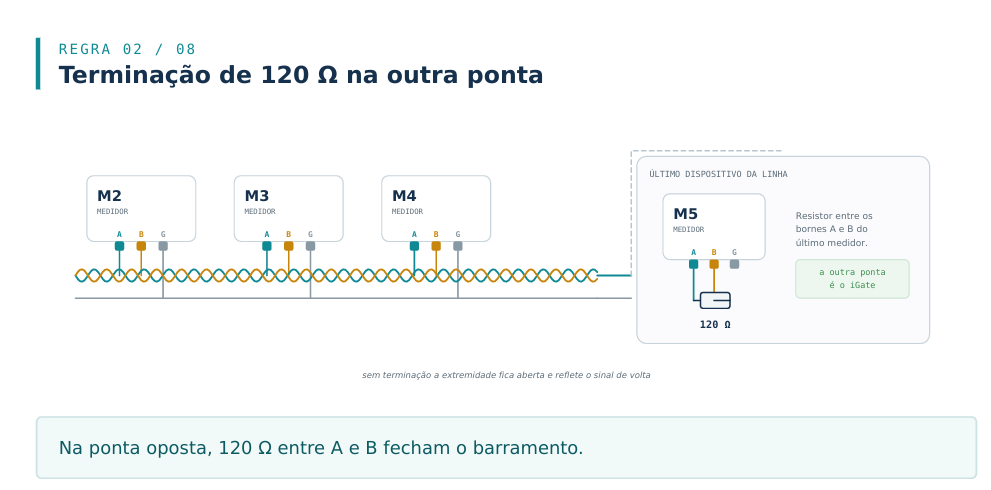

O resistor de terminação casa a impedância do cabo e elimina a reflexão na extremidade final. Como o iGate ocupa uma ponta e o último medidor a outra, a terminação vai sempre nesse último medidor — nunca em dispositivos intermediários do varal.

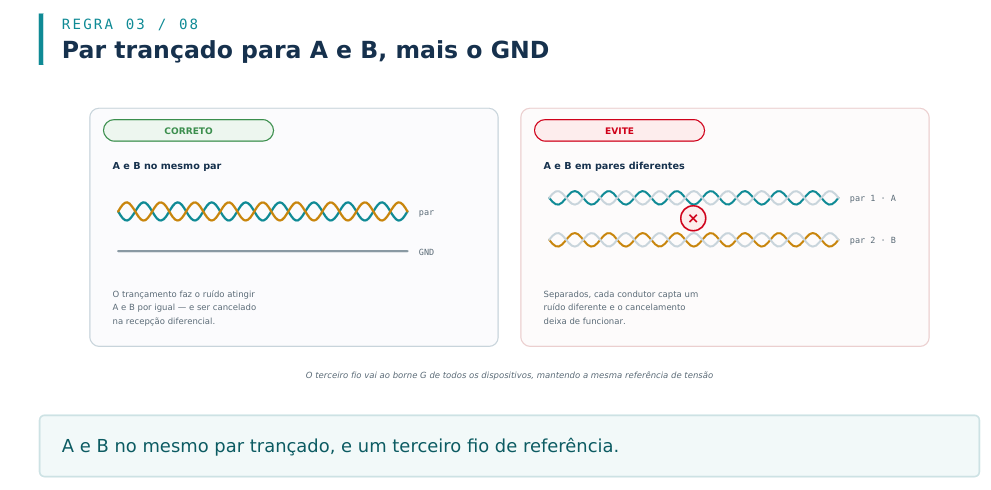

É o trançamento que garante que o ruído externo atinja os dois condutores de forma igual e seja cancelado pela recepção diferencial. Separar A e B em pares diferentes anula essa proteção — o cabo continua ligado, mas fica vulnerável a interferência, e o sintoma aparece só quando a carga da instalação sobe. Além do par, use um terceiro condutor como referência ligado ao borne G de cada dispositivo, mantendo todos os transceptores dentro da mesma faixa de tensão de modo comum.

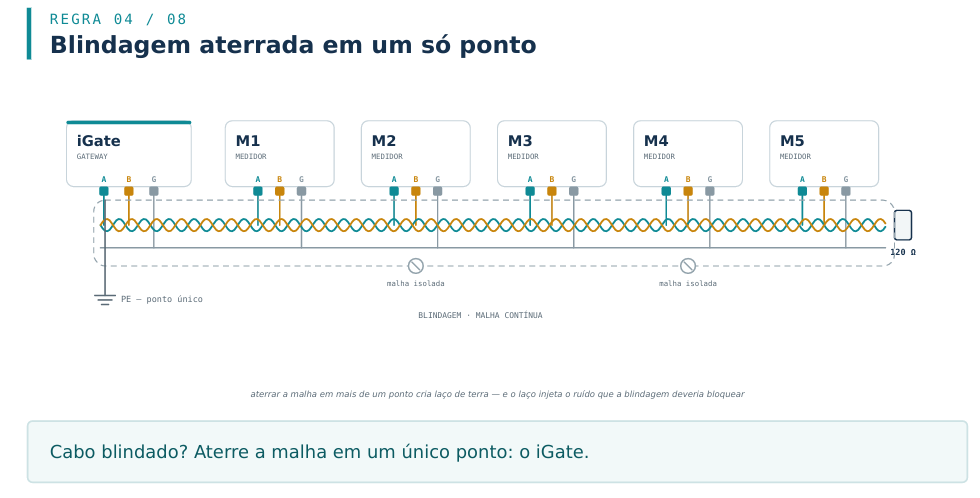

A malha deve ser contínua ao longo de todo o varal, mas conectada ao terra de proteção em apenas um lugar. Aterrar nas duas extremidades — ou em vários pontos ao longo da linha — cria um laço de terra, e a corrente que circula por esse laço injeta exatamente o ruído que a blindagem deveria bloquear. Nos demais dispositivos a malha é passada adiante e mantida isolada.

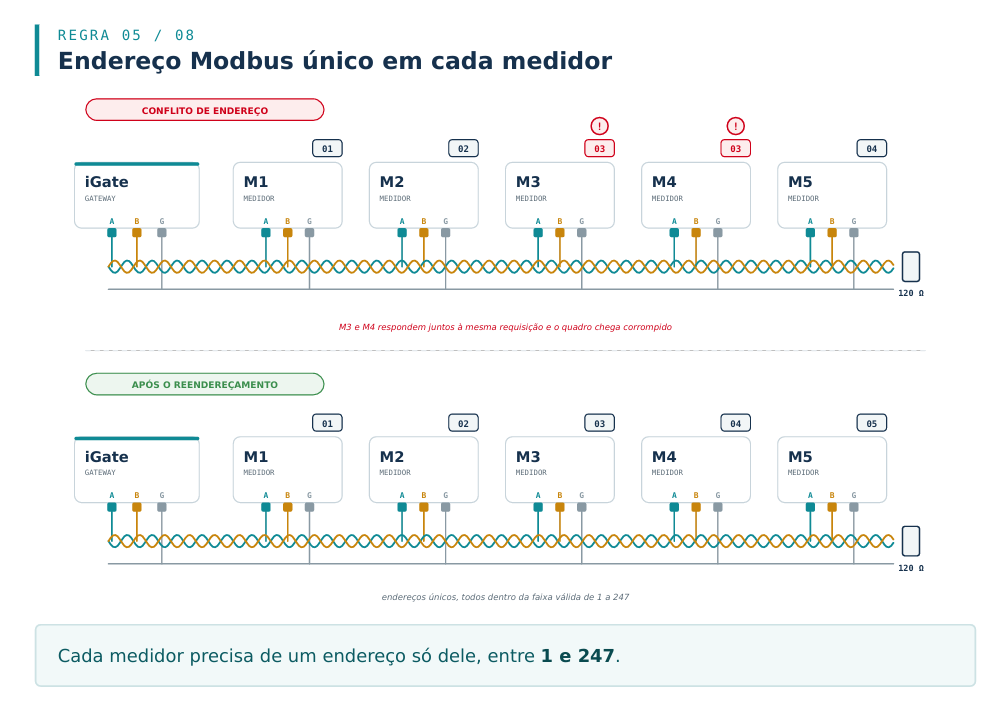

O Modbus RTU é mestre-escravo: apenas o dispositivo endereçado deve responder. Com dois escravos no mesmo endereço, ambos transmitem simultaneamente sobre a mesma linha e o quadro chega corrompido ao iGate. O sintoma clássico é um par de medidores que "some" de forma intermitente enquanto o restante da rede funciona normalmente.

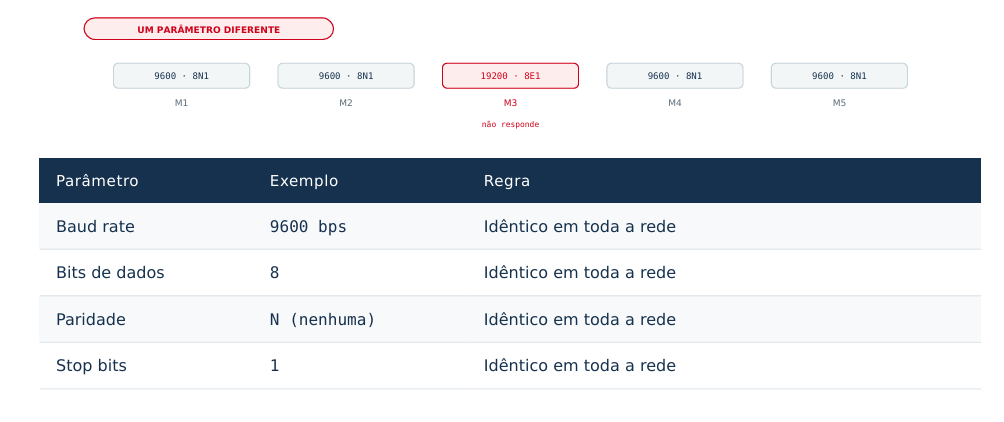

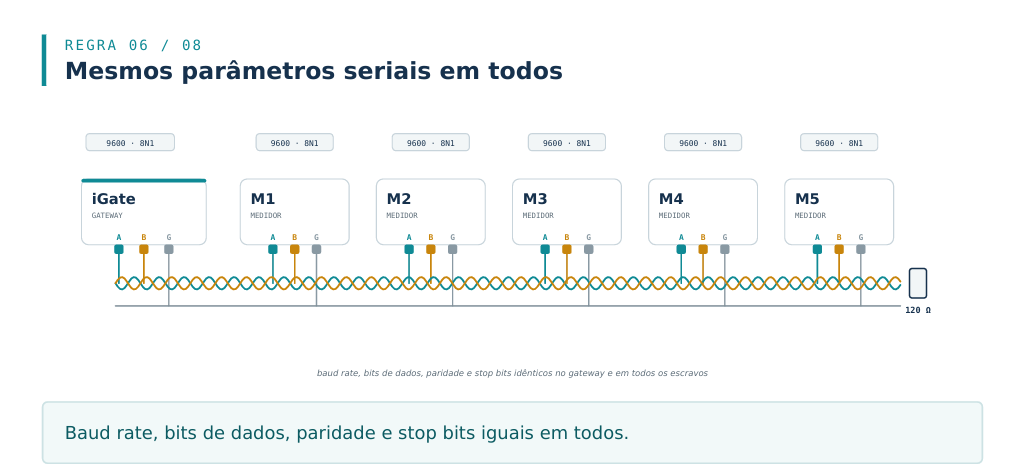

Gateway e escravos precisam falar exatamente a mesma configuração serial. Basta um medidor com baud rate ou paridade diferente para que ele não responda — e, dependendo do caso, para que atrapalhe o tráfego dos demais.

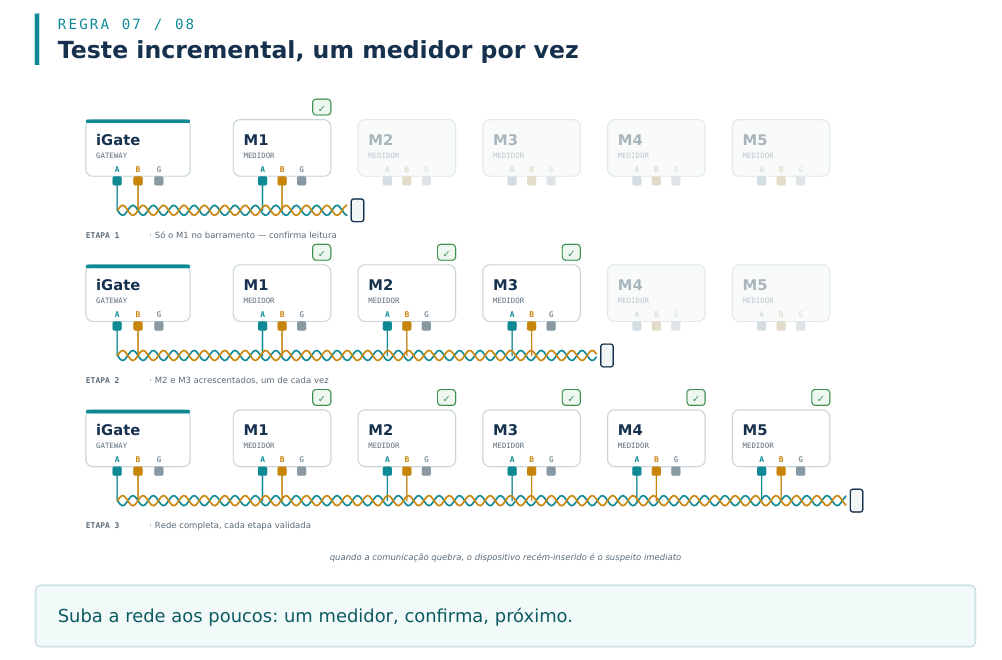

Energizar o varal inteiro de uma vez e só então tentar comunicar torna qualquer diagnóstico lento, porque qualquer um dos dispositivos pode ser a causa. Confirme a leitura do primeiro medidor, só então acrescente o segundo, e assim por diante. Quando a comunicação quebrar, o dispositivo recém inserido é o suspeito imediato e a investigação fica restrita a um trecho conhecido do barramento.

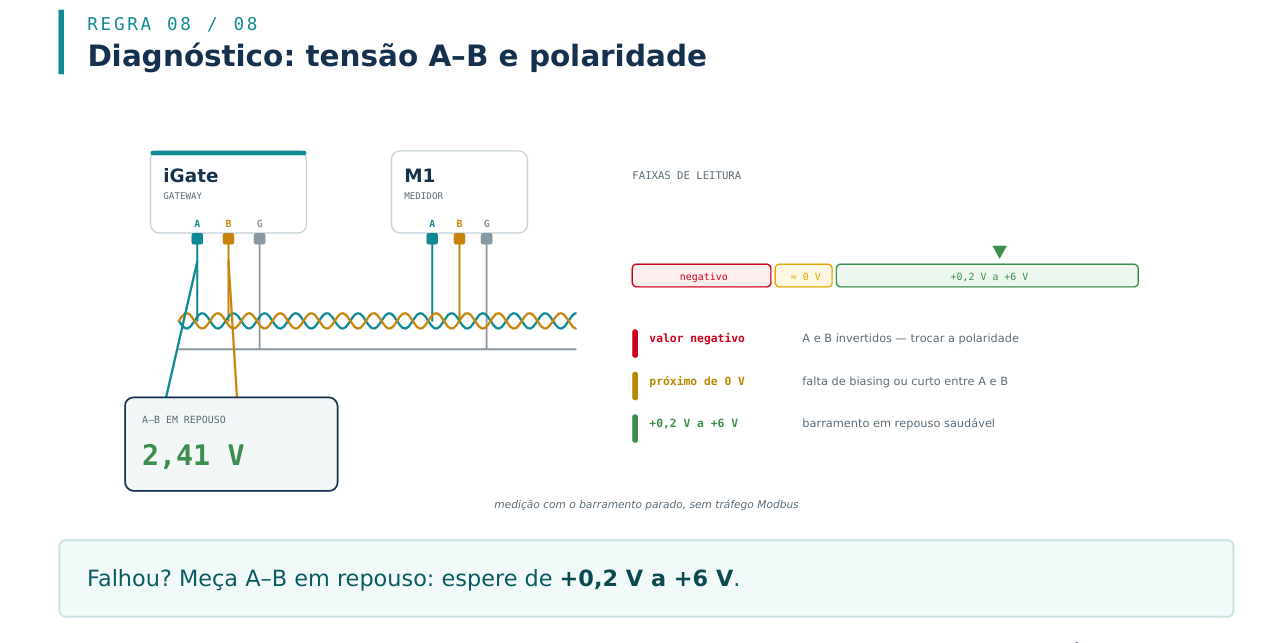

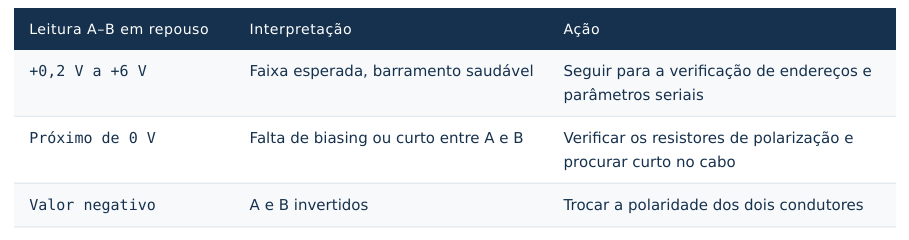

Com o barramento parado, sem tráfego, meça a tensão contínua entre os bornes A e B. É a verificação mais rápida para separar problema de fiação de problema de configuração.
