Guia de Instalação, Configuração e Operação Gateway iGate S Seguir



1.DESCRIÇÃO DO PRODUTO

O iGate S é um dispositivo de IoT com capacidade de processamento Edge, cuja principal função é conectar equipamentos à internet para utilização de soluções digitais, bem como efetuar leituras de medidores de
tarifação de energia (NBR14522).





Conteúdo da embalagem:
• 1 gateway iGate S.
• 1 guia rápido de instalação,
configuração e operação do produto.
• 1 Antena para comunicação celular.



2 ENERGIZANDO O  DISPOSITIVO

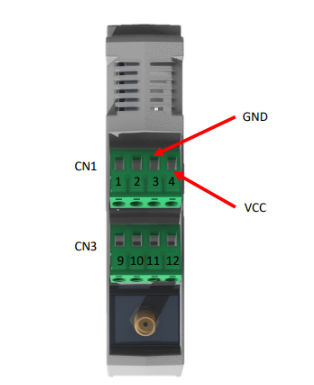

Para inicializar a utilização do iGate S, basta fazer a conexão dos terminais de alimentação aos conectores borne que acompanham o produto e conectar a uma fonte de alimentação para que o dispositivo seja energizado e inicializado. O dispositivo deve ser energizado por meio de conexão no CN1 (bornes 3 e 4)(Figura 2.1 abaixo) localizado no corpo do gateway e em uma fonte de alimentação que ofereça tensão entre 9 VDC e 30 VDC





Após a correta energização, o dispositivo indicará através da iluminação do LED PWR a correta inicialização do gateway e posterior disponibilização do ponto de  conexão sem fio para parametrização e
primeiras configurações.



3 ACESSO AO DISPOSITIVO

1. iGate S sempre cria um ponto de conexão sem fio com o nome “iGateS_” seguido do Número de Série do Equipamento. Por exemplo, o dispositivo com SN igual à "00000001" deverá estabelecer uma rede com nome “iGateS_00000001”.
2. Utilize seu dispositivo de preferência (tablet, smartphone ou computador) para se conectar na rede sem fio. É necessário fornecer uma senha para autenticação na rede. A senha é obtida pela informação do
Número de Série. Para o exemplo do passo anterior, onde o SN é "00000001", a senha será 00000001.

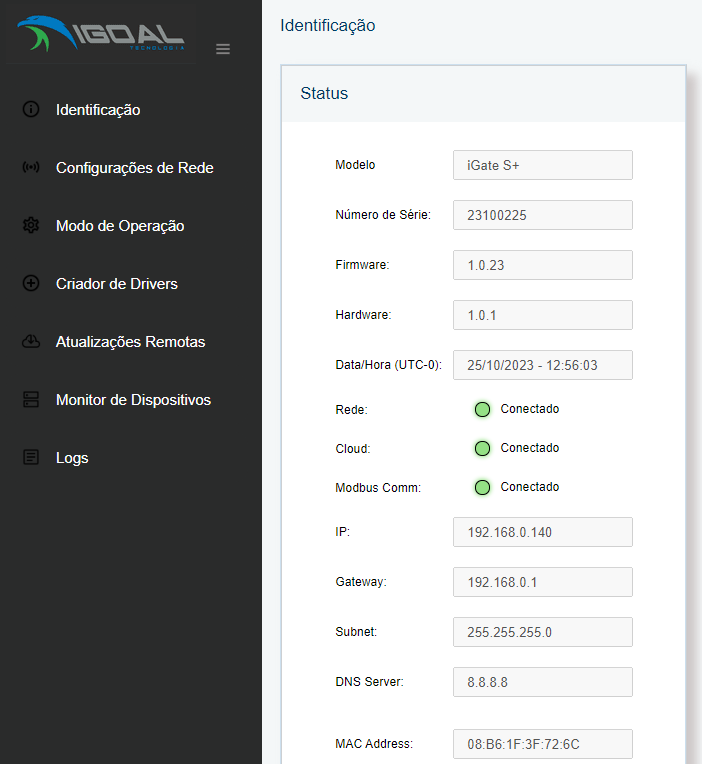

3. Uma vez conectado na rede sem fio, utilize um navegador web e digite o IP 169.254.0.10. Após a conexão com o servidor web, uma página com a tela de status deve aparecer no navegador, conforme mostra a figura abaixo.
4. Na página de configuração, será mostrada uma página solicitando usuário e senha. Ambos os campos devem ser preenchidos com o SN do passo 1

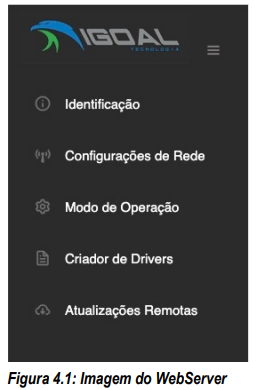

4 CONFIGURAR O DISPOSITIVO



Na tela de configuração, é possível configurar a conexão com à internet, integrador de nuvem, suporte à
dispositivos e atualizações de firmware. Utilize o Manual do Usuário do iGate S para obter informações
detalhadas sobre a configuração do dispositivo



5 INSTALAÇÃO FÍSICA

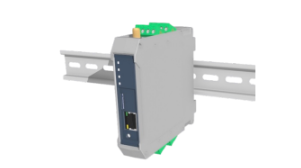

O iGate S pode ser instalado em trilho DIN por meio da fixação do suporte de montagem que acompanha o produto (trava relé) ao corpo do gateway (superfície inferior), conforme ilustrado na figura abaixo. Para
realizar a fixação, basta seguir os seguintes passos:

1) Encaixar o equipamento em um trilho DIN por meio do trava relé já fixado no corpo do gateway (Figura 5.1 na página 2).





• Encaixe a parte superior (com molas) do suporte trava relé em um dos engates do trilho DIN (inclinar o suporte para o encaixe).
• Force levemente o dispositivo contra o trilho até que a parte de baixo do suporte possa encaixar no outro engate do trilho DIN.
• Encaixe a parte inferior do suporte no trilho DIN sem desconectar a parte superior.

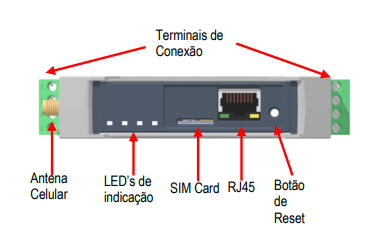

LED’s de Identificação:

• PWR: Indicação de produto alimentado
corretamente;
• NET: Status de conexão à rede.
• Fixo: Conectado ao integrador da nuvem;
• Piscando: Tentando conectar-se à rede;
• Desligado: Sem acesso à rede;
• DI1: Status da Entrada Digital 1;
• DI2: Status da Entrada Digital 2;



NOTA!
Este equipamento não tem direito à
proteção contra interferência prejudicial e
não pode causar interferência em sistemas
devidamente autorizados
