IGOAL IG1K-L





DataSheet















Datasheet



Série: IG1K - L
Idioma: Português
Documento: 014 / 00
Versão de Software: 1.0.0
Versão de Hardware: V1
Versão do Documento: 1.0
Data da Publicação: 02/2024





EndPoint LoRaWAN™



O Endpoint LoRaWAN™ IG1K-L é um dispositivo IoT de comunicação voltado para aplicações de
contagens de pulso, utilizando sensores de contato seco (reed-switch) e os enviando à nuvem
através da tecnologia LoRaWAN™.
IG1K-L pode coletar informações de até 8 dispositivos diferentes de contagem, acumulando os
dados de contagem em seus registradores internos trazendo robustez e velocidade às leituras,
reduzindo os custos através do envio automatizado de dados.
O dispositivo pode ser parametrizado via comunicações LoRa (downlink), permitindo
sincronismo de publicações, alteração da base de tempo, reconfiguração dos contadores de
pulsos, habilitação e desabilitação de entradas pulsadas e reset de fábrica



Publicações



IG1K-L pode gerenciar até 8 leituras independentes pulsadas e acumulá-las em contadores 32-
bit. Os mesmos podem ser publicados nas seguintes frequências horárias: 1h, 3h, 6h, 12h e
24h.
As entradas podem ser desativadas via comandos downlink otimizando ainda mais a sua
bateria, que possui vida útil de 10 anos. A perda (autodegradação) da bateria compreende 1%
aa.
Todas as leituras são enviadas em publicação (uplink) único, em conjunto com o envio das
informações de Versão de Firmware e Carga da Bateria (%)



Autonomia



O Endpoint IG1K-L possui bateria interna para operação com capacidade de 9000mAh.
A mesma garante 10 anos de autonomia de publicações, considerando valores de
consumo medidos com publicações de forma horária (24 publicações por dia)







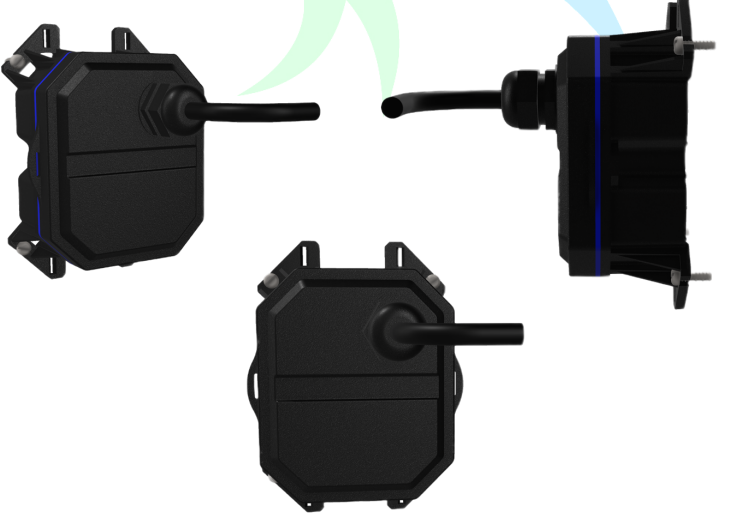

MECÂNICA









Identificação





















Instalação

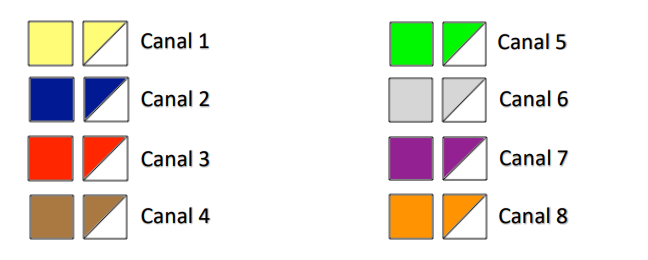

O Endpoint iGoal iGate LoRa possui oito canais de leitura pulsada, os quais são
identificados por cores de cada um dos pares trançados, que devem ser conectados às
duas extremidades do emissor de pulsos, conforme figura e legendas abaixo:





Publicação



O padrão de publicação do dispositivo disponibiliza conjuntamente a contagem de
todos os canais em frame único, seguindo o formato abaixo:

Amf/AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA=



Uma vez convertido de Base64 para Hexadecimal, será possível efetuar a individualização
de cada canal, conforme exemplo abaixo:

02 67 ff 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00

02 – Versão de Firmware
67 – Tensão de Alimentação*
FF – Bit’s de identificação de Medidores Ativos.
00 00 00 00 – Contador 32bits do Canal 1
00 00 00 00 – Contador 32bits do Canal 2
00 00 00 00 – Contador 32bits do Canal 3
00 00 00 00 – Contador 32bits do Canal 4
00 00 00 00 – Contador 32bits do Canal 5
00 00 00 00 – Contador 32bits do Canal 6
00 00 00 00 – Contador 32bits do Canal 7
00 00 00 00 – Contador 32bits do Canal 8





Comandos LoRaWAN™



Os comandos permitem a parametrização remota do dispositivo através de mensagens de downstream enviadas pela rede lorawan.

Os comandos devem ser sempre enviados na porta 1 e codificados em Base64.

Observação : Comandos mal formados são descartados

Diversos comandos podem ser agrupados em uma mesma mensagem de downstream até o tamanho máximo de 250 bytes e são processados sequencialmente. O processamento de comandos múltiplos é interrompido em caso de comando mal formado.



1) INTERVAL



Descrição:  Configura a periodicidade entre as publicações;

Tamanho:  5 bytes;

Default:  3600

Limites: Máximo: 86400;

Mínimo: 600;



BYTE 0	BYTE 1	BYTE 2	BYTE 3	BYTE 4
0	INTERVALO





Exemplo de um comando com a periodicidade entre as publicações:













2) SET_MED

Descrição: Configura a valor da contagem de um medidor;

Tamanho:  6 bytes;

Default: 0

Limites:

MED

Máximo: 7

Mínimo : 0

BYTE 0	BYTE 1	BYTE 2	BYTE 3	BYTE 4	BYTE 5
1	MED	VALOR



Exemplo de um comando com a valor de contagem de um medidor:





3) RESET_ALL

Descrição: Configura a valor da contagem de todos medidores em zero;

Tamanho: 1bytes;

BYTE 0

2



Exemplo de um comando para resetar todos os medidores em zero:







4) SET_MED_MASK

Descrição: Habilita os medidores individuais. Somente são publicados os medidores habilitados. O bit 0 corresponde ao primeiro canal.

Tamanho: 2 bytes;

Default: 0xFF (todos os medidores habilitados);



BYTE 0	BYTE 1
3	MASK



Exemplo de um comando que habilita medidores individuais:





5) ADR_ON

Descrição: Liga o modo ADR;

Tamanho: 1 byte;

BYTE 0

4



Exemplo de um comando que habilita o modo ADR:





6) ADR_OFF

Descrição: Desliga o modo ADR e configura DR=0;

Tamanho: 1 byte;



BYTE 0

5



Exemplo de um comando que desabilita o modo ADR:
