iGoal Tecnologia

EndPoint iGate-NB

Datasheet Técnico Consolidado — NB-IoT

Documento técnico consolidado reunindo o datasheet do produto, o guia de decodificação de frame (payload) e o procedimento de emenda em emissor de pulso para a linha de EndPoints iGate-NB.

Sumário

1. Visão Geral................................................................................................................................... 3

2. Publicações.................................................................................................................................. 3

3. Autonomia.................................................................................................................................... 3

4. Especificações Técnicas............................................................................................................... 3

5. Mecânica...................................................................................................................................... 4

6. Instalação — Mapeamento de Canais........................................................................................... 4

7. Descrição do Uso das Entradas Digitais........................................................................................ 4

8. Guia de Decodificação de Frame (Payload).................................................................................. 5

9. Procedimento de Emenda em Emissor de Pulso........................................................................... 7

1. Visão Geral

O EndPoint NB-IoT iGate-NB é um dispositivo IoT de comunicação voltado para aplicações de contagem de pulso, utilizando sensores de contato seco (reed-switch) e enviando os dados à nuvem através da tecnologia NB-IoT™.

O iGate-NB pode coletar informações de até 8 dispositivos diferentes de contagem, acumulando os dados de contagem em seus registradores internos, trazendo robustez e velocidade às leituras e reduzindo os custos através do envio automatizado de dados.

O dispositivo pode ser parametrizado à distância, permitindo sincronismo de publicações, alteração da base de tempo, reconfiguração dos contadores de pulsos, habilitação e desabilitação de entradas pulsadas e reset de fábrica.

2. Publicações

O iGate-NB pode gerenciar até 8 leituras independentes pulsadas e acumulá-las em contadores de 32 bits. Os mesmos podem ser publicados nas seguintes frequências horárias: 1h, 3h, 6h, 12h e 24h.

As entradas podem ser desativadas via comandos remotos, otimizando ainda mais a sua bateria, que possui vida útil de 10 anos. A perda (autodegradação) da bateria compreende 1% a.a.

Todas as leituras são enviadas em publicação única, em conjunto com o envio das informações de Versão de Firmware e Carga da Bateria (%).

3. Autonomia

O EndPoint iGate-NB possui bateria interna para operação com capacidade de 9000 mAh. A mesma garante 10 anos de autonomia de publicações, considerando valores de consumo medidos com publicações de forma horária (24 publicações por dia).

4. Especificações Técnicas

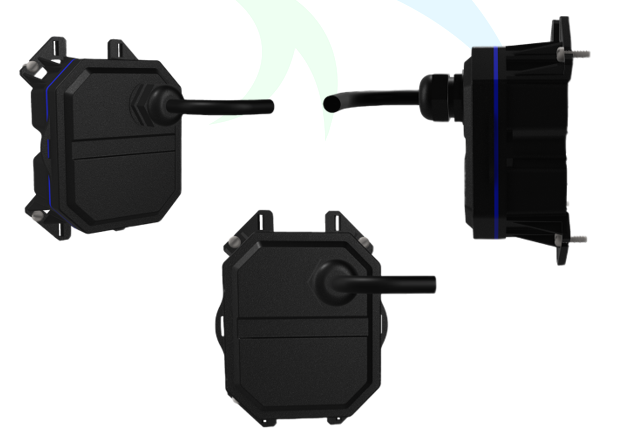

5. Mecânica

6. Instalação — Mapeamento de Canais

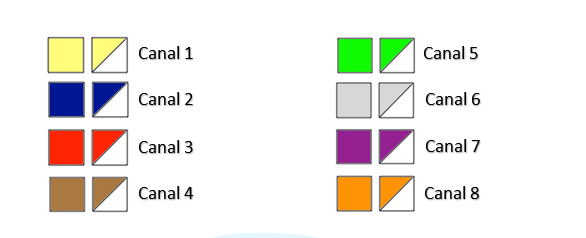

O EndPoint iGoal iGate-NB possui oito canais de leitura pulsada, os quais são identificados pelas cores de cada um dos pares trançados, que devem ser conectados às duas extremidades do emissor de pulsos, conforme a legenda abaixo:

7. Descrição do Uso das Entradas Digitais

As entradas digitais do equipamento foram projetadas para receber sinais simples de sensores externos com saída de contato seco, permitindo a detecção de eventos como abertura/fechamento, presença/ausência e acionamentos mecânicos.

As entradas digitais identificam essas transições e registram a contagem dos eventos para publicação.

Aplicações típicas

• Medição de consumo utilizando sensores reed (hidrômetros, medidores de gás, fluxômetros).
• Contagem de pulsos gerados por equipamentos industriais.

Notas

• Para uso com sensores que fornecem saída de pulsos ativos, verifique a compatibilidade entrando em contato com nosso suporte.
• A distância recomendada para boa operação das entradas é de até 2 metros. Distâncias maiores podem ser utilizadas, contanto que a integridade dos sinais seja mantida.

8. Guia de Decodificação de Frame (Payload)

Protocolo: Payload Hex Big-Endian · Rev. 1.0

8.1 O que é o Payload

O dispositivo iGate-NB envia um JSON com o campo payload contendo uma string hexadecimal de 39 bytes (78 caracteres) em formato Big-Endian. Cada par de caracteres hex representa 1 byte.

{"legacy": {"payload": "6A305018025EA100001EA600...00"}}

Payload completo do exemplo:

6A 30 50 18 | 02 | 5E | A1 | 00 00 1E A6 | 00 00 00 00 | ... | 00 00 00 00

8.2 Mapa do Frame

8.3 Cálculos passo a passo

Timestamp (octetos 00–03) — Bytes: 6A 30 50 18

• Concatenar 4 bytes em Big-Endian: 0x6A305018.
• Converter hex para decimal: 0x6A305018 = 1.781.551.128.
• Interpretar como Unix Timestamp (segundos desde 01/01/1970 UTC) → 15/06/2026 19:18 UTC.

Versão de Firmware (octeto 04) — Byte: 02

• Ler 1 byte sem sinal (uint8): 0x02 = 2 → Firmware versão 2.

Tensão da Bateria / Vbat (octeto 05) — Byte: 5E

• Converter hex para decimal: 0x5E = 94.
• Aplicar a fórmula: Vbat (V) = valor_decimal × 255 / 6000 = 94 × 255 / 6000 = 3,995 → 3,99 V.

Faixa operacional do dispositivo: 2,2 V a 3,6 V de alimentação interna.

RSSI (octeto 06) — Byte: A1

• Converter hex para decimal sem sinal (uint8): 0xA1 = 161.
• Interpretar como int8 (complemento de 2): 161 > 127, logo 161 − 256 = −95.
• Resultado em dBm: RSSI = −95 dBm.

Valores típicos NB-IoT: −70 dBm (ótimo) a −110 dBm (fraco).

Canal 1 (octetos 07–10) — Bytes: 00 00 1E A6

• Concatenar Big-Endian: 0x00001EA6.
• Converter: (30 × 256) + 166 = 7.680 + 166 = 7.846 → Canal 1 = 7.846 pulsos acumulados.

Canais 2 a 8 (octetos 11–38) — Bytes: 00 00 00 00 (todos)

• Todos os bytes são 0x00 → 0 pulsos (sem contagem ou entrada desabilitada).

8.4 Resumo dos valores decodificados

9. Procedimento de Emenda em Emissor de Pulso

9.1 Materiais

9.2 Preparação dos fios

Para realizar a emenda de forma segura e eficiente, é necessário decapar corretamente as pontas dos fios.

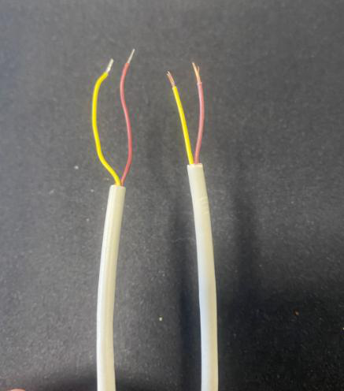

Pontas dos fios decapadas

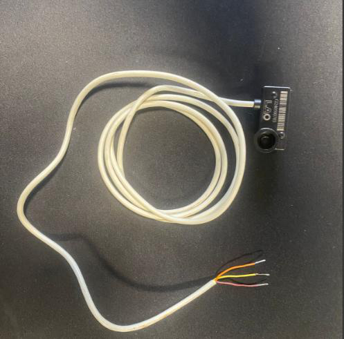

9.3 Conexão ao emissor LAO

Com a etapa anterior concluída, deve-se pegar o emissor LAO e conectar os fios amarelo e marrom ao fio de emenda, realizando a crimpagem com o conector (podendo ser utilizado outro tipo de conector, se necessário), conforme ilustrado abaixo.

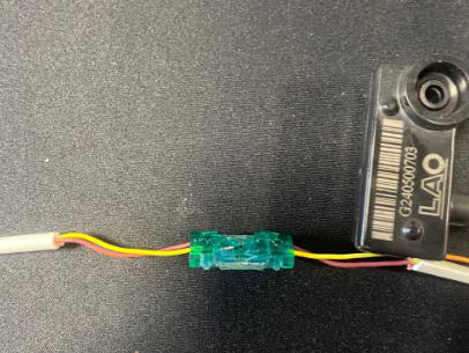

Crimpagem do fio de emenda ao emissor LAO

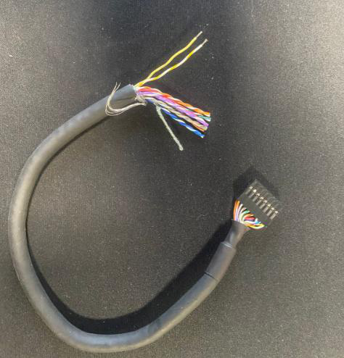

9.4 Conexão ao cabo iGate

Após conectar o fio de emenda ao emissor, é necessário ligar a outra ponta desse fio ao cabo iGate, observando corretamente os canais digitais e a ordem de crimpagem (vide o mapeamento de canais da seção 6).

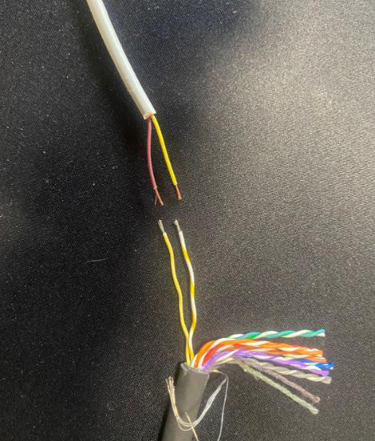

Ligação ao cabo iGate

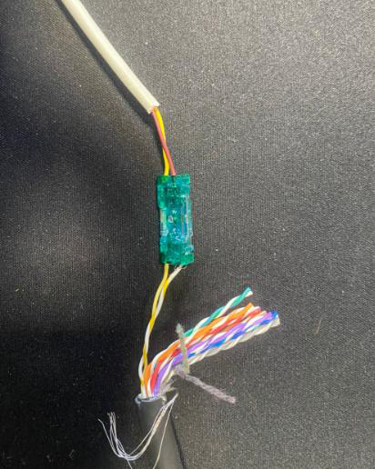

Emenda finalizada

9.5 Verificação

Após a conclusão de todas as etapas, a emenda estará finalizada. No entanto, é essencial garantir que ela foi realizada corretamente. Para isso, recomenda-se a realização de um teste de continuidade, aplicando um pulso no emissor para verificar a integridade do sinal e da crimpagem.

Recomendação iGoal: a distância entre o emissor e o endpoint, considerando a emenda, não deve ultrapassar 2,5 metros, assegurando assim um sinal estável e confiável.
