Procedimento para alteração de configuração IGateNB Rev2.0

1.1. Ligação serial e modo de envio de comandos

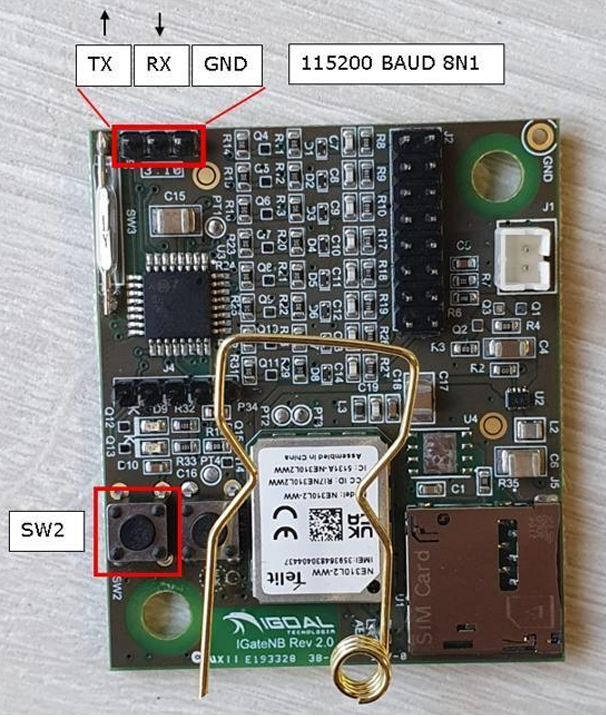

Ligação serial 115200 8N1 com pinout conforme imagem. Pressionar botão SW2 para reiniciar o dispositivo.

Exemplo de envio serial do IGateNB após pressionar SW2:

IGate-NB
Version = 160
Build = iGoal - W/O Retain - PRE LOW POWER - SEM CRYPTO
Liga Led 2 Entra testa chave

Para entrar em modo de envio de comandos, transmitir caractere 'Q' via serial em até 5 segundos após pressionar SW2:

IGateNB deve enviar como resposta:

Entra em Config
Aguarda comando

E iniciar período de 20 segundos aguardando envio de comandos.

1.2. Comandos ASCII

Três comandos disponíveis para alterar configuração do dispositivo.

Campos <CR> e <LF> se referem aos bytes de comando ASCII 0x0D e 0x0A, respectivamente.

Demais campos entre <: são parâmetros de configuração.

1.2.1. Alteração de configuração de broker

CMD1=<broker>,<porta>,<user>,<senha>,<pub_topic>,<sub_topic>
<CR><LF>

Exemplo de envio:

CMD1=broker.x,1883,admin,password,igoal/nbiot/,i goal/nbiot/<CR><LF>

Exemplo de retorno:

Veio CMD1
Campos encontrados:
Campo[1] = broker.x - broker.x
Campo[2] = 1883 - 1883
Campo[3] = admin – admin
Campo[4] = password – password
Campo[5] = igoal/nbiot/ - igoal/nbiot/
Campo[6] = igoal/nbiot/ - igoal/nbiot/

1.2.2. Alteração de configuração de apn

CMD2=<apn>,<user>,<senha><CR><LF>

Exemplo de envio:

CMD2=nlt.com.br,NLT,NLT

Exemplo de retorno:

Veio CMD2
Campos encontrados:
Campo[1] = nlt.com.br - nlt.com.br
Campo[2] = NLT - NLT
Campo[3] = NLT - NLT
Campo[4] = -
Campo[5] = -
Campo[6] = -

1.2.3. Alteração de intervalo de publicação

CMD3=<intervalo><CR><LF>

Exemplo de retorno:

Veio CMD3
Campos encontrados:
Campo[1] = 86000 - 86000
Campo[2] = -
Campo[3] = -
Campo[4] = -
Campo[5] = -
Campo[6] = -

1.2.4. Gravação de parâmetros.

Para gravação permanente das configurações alteradas é necessário enviar o comando de gravação após a parametrização:

G<CR><LF>

Exemplo de retorno:

Veio gravar
Apagou flash Bank 4 Page 30 Numpg 1
k = 143 Check = 0x7922408C
Endereco = 0x20001FBC
Fim Grava Flash
